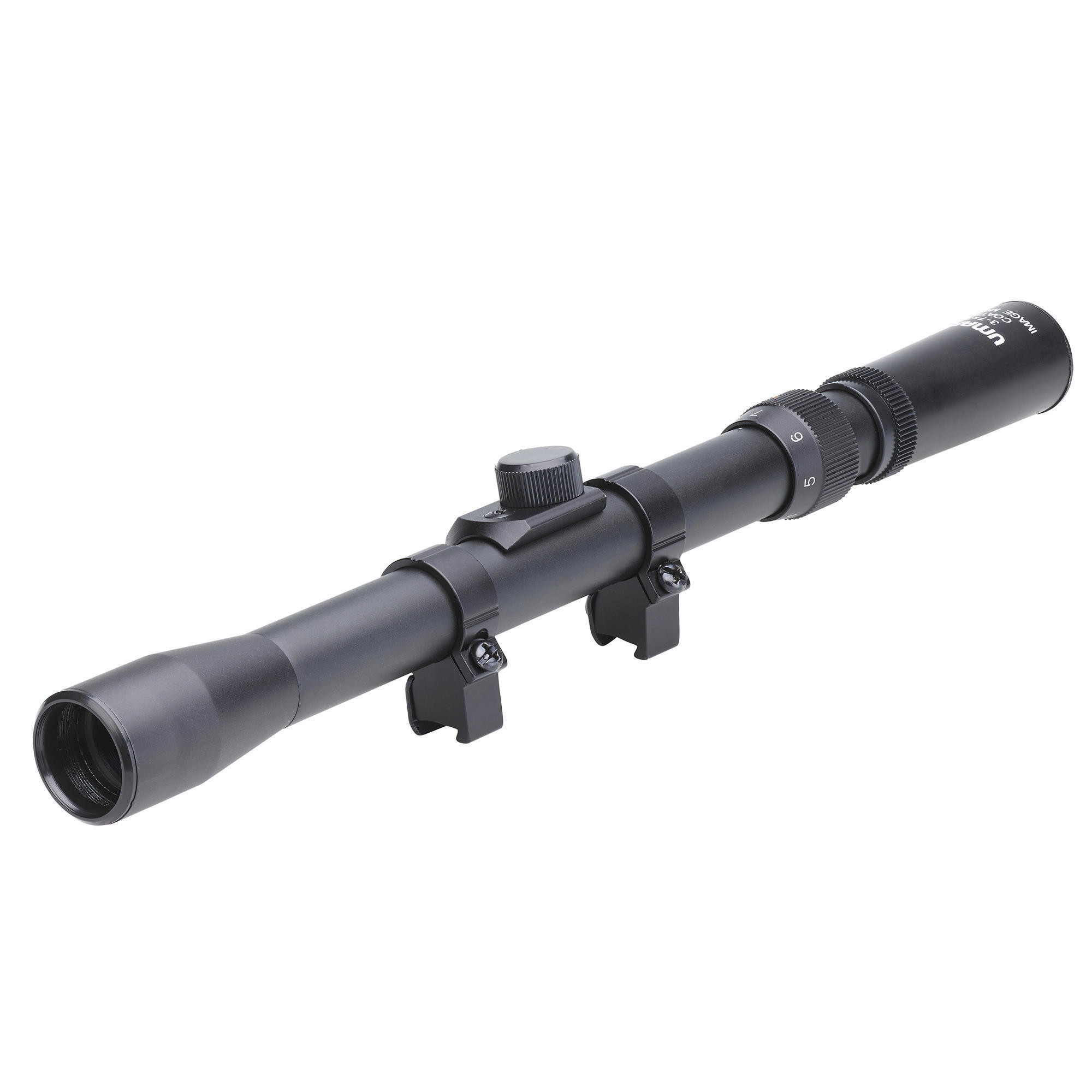

Zielfernrohr für Schützen mit Luftdruckgewehren mit einer Leistung von unter 16 Joule und einer 11-mm-Schiene
Vergrößerung: Zoom von 3- bis 7-fach
Länge: 291 mm
Gewicht: 147 g mit originaler Montageschiene
Objektivdurchmesser: 25 mm
Rohrdurchmesser: 20 mm
Absehen 8 ähnlich dem Duplex-Absehen |Die Türmchen sind in ¼ MOA unterteilt.
Das entspricht: 7 mm auf 100 m pro Klickeinstellung oder 0,7 mm auf 10 m pro Klickeinstellung Zwischenwerte können mit dem Dreisatz ausgerechnet werden.
Die Einstellung kann mit einem Geldstück oder Schlitzschraubendreher vorgenommen werden. |- Zielfernrohr mit mitgeliefertem Innensechskantschlüssel zum Lösen der unteren Montageschrauben
– Schiebe das Zielfernrohr auf der 11-mm-Schiene auf deinem Gewehr, halte es und ziehe die zwei Schrauben leicht an.
– Stelle dich hinter dein Gewehr, siehst du gut durch das Zielfernrohr, so ist es korrekt positioniert.
– Ist das nicht der Fall, schiebe das Zielfernrohr auf der Schiene, um die richtige Distanz zwischen Auge und Okular zu finden (8 bis 10 cm von deinem Auge entfernt). |- Ziele auf eine weiße Wand und beobachte das Absehen. Es muss scharf gestellt sein – ist dies nicht der Fall, so muss das Okular eingestellt werden (das dem Auge zugewandte Teil des Zielfernrohres). Durch Drehen des Okularringes wird das Bild scharf gestellt.
– Ist die richtige Position gefunden, so ziehe die Kontermutter zwischen Ring und Zoom fest, um den Okularring gegen jegliche Schwankungen festzustellen.|- Schraube die Deckel der Türme ab.
– Mit dem oberen Türmchen wird die Höhe (Vertikalachse) der Treffpunktlage eingestellt. Je nach Hoch- oder Tiefschuss das Rädchen in die entsprechende Richtung drehen und so den Treffpunkt verändern.
(gegen den Uhrzeigersinn drehen)
– Mit dem rechten Türmchen wird die Treffpunktlage horizontal eingestellt. Bei Rechtsschuss in die entsprechende Richtung am Stellrädchen drehen. (gegen den Uhrzeigersinn drehen)
